课程概述

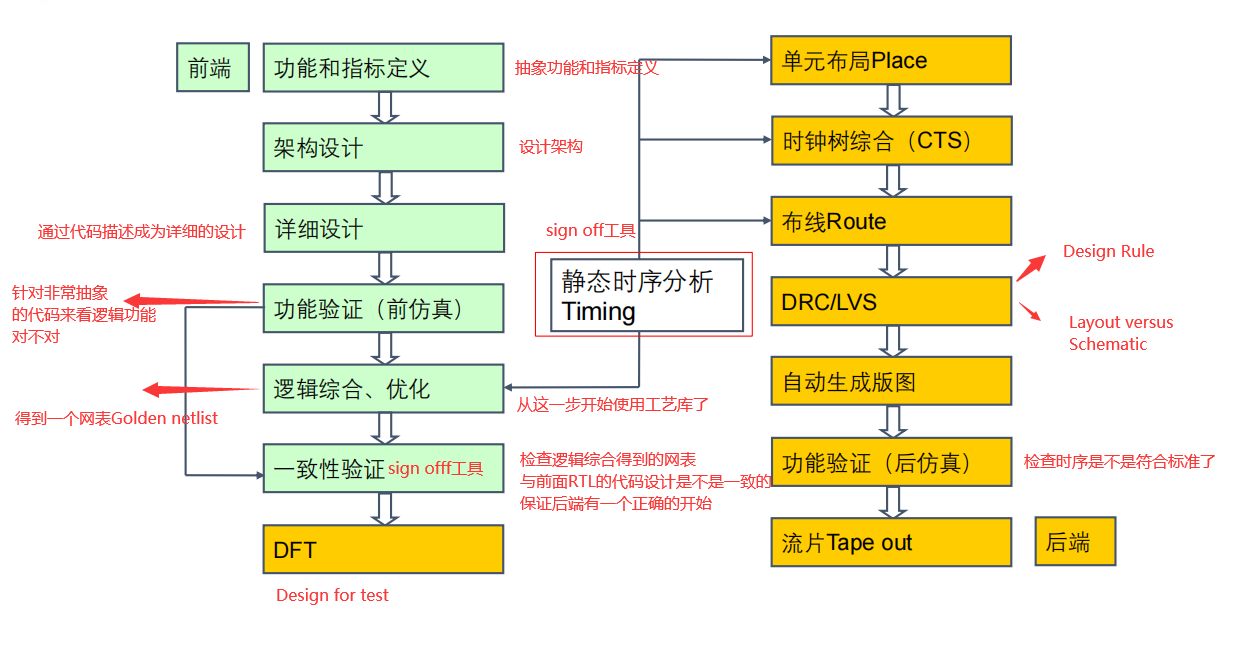

数字芯片设计流程
数字芯片的设计，主要是按照以下的顺序来进行的
定义功能和指标、架构设计，代码设计使用代码描述（verilog 、HDL)、功能验证，这些统称为RTL设计
RTL设计后，下一步就是把抽象的代码映射成一个跟工艺相关的实际的文件。 这一步就是逻辑综合

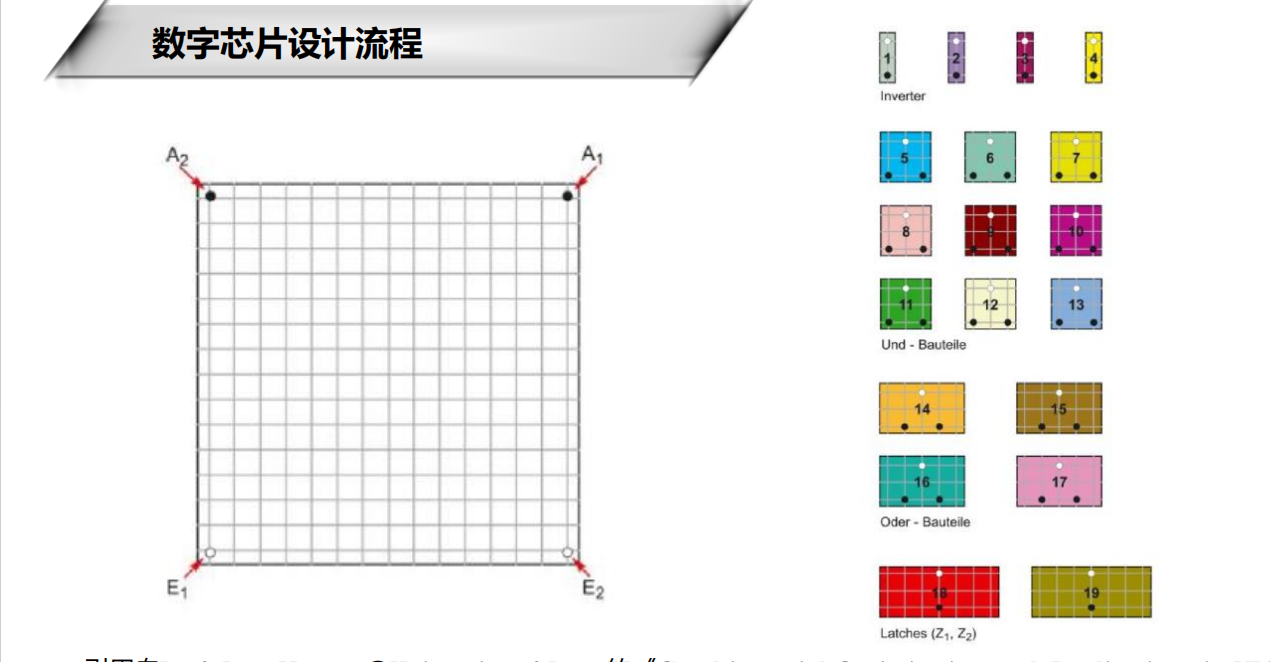

逻辑综合之后，抽象代码就变成了一个由标准单元连接的一个网表，有标准逻辑单元，有连接关系，但是没有确定每一个cell在芯片上的位置坐标。
逻辑综合之后就是芯片的后端

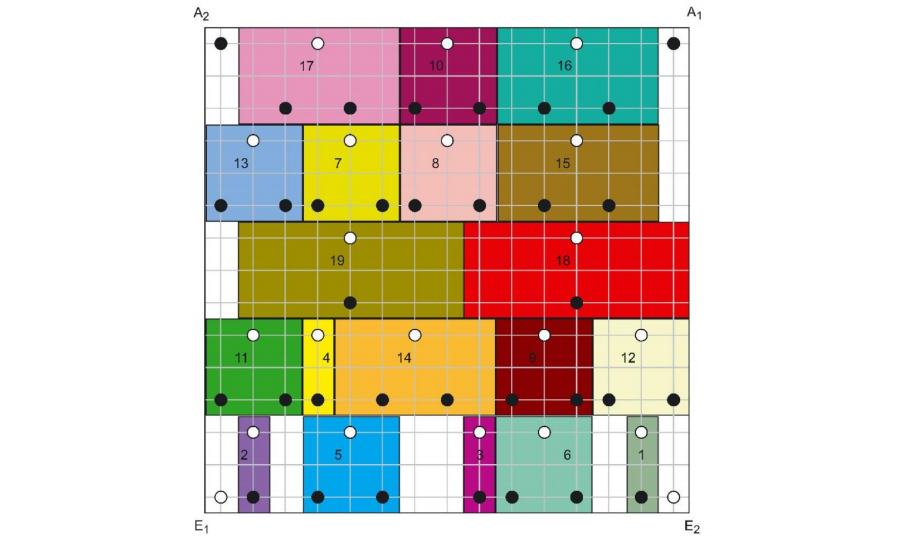

在满足功能时序面积约束条件下，把单元放到芯片位置上，这就是full plan 和placement

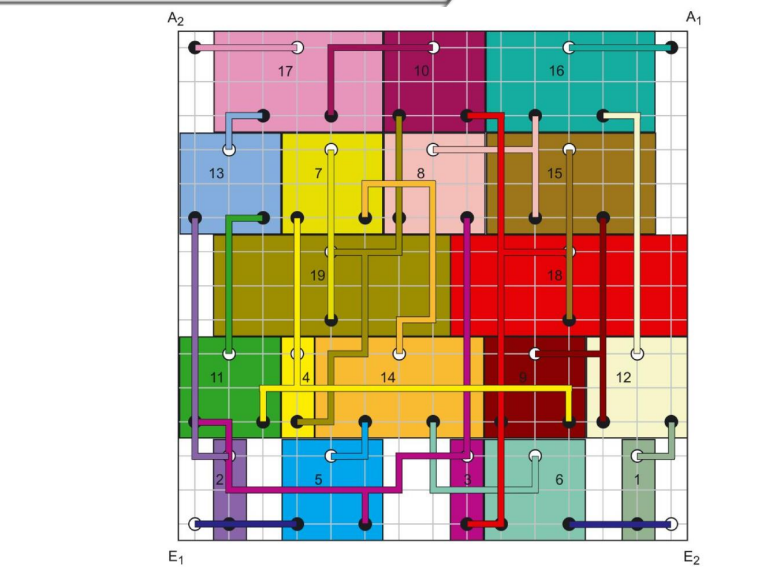

根据逻辑单元的连接关系，通过引脚把单元连接起来，也就是布线(Place)

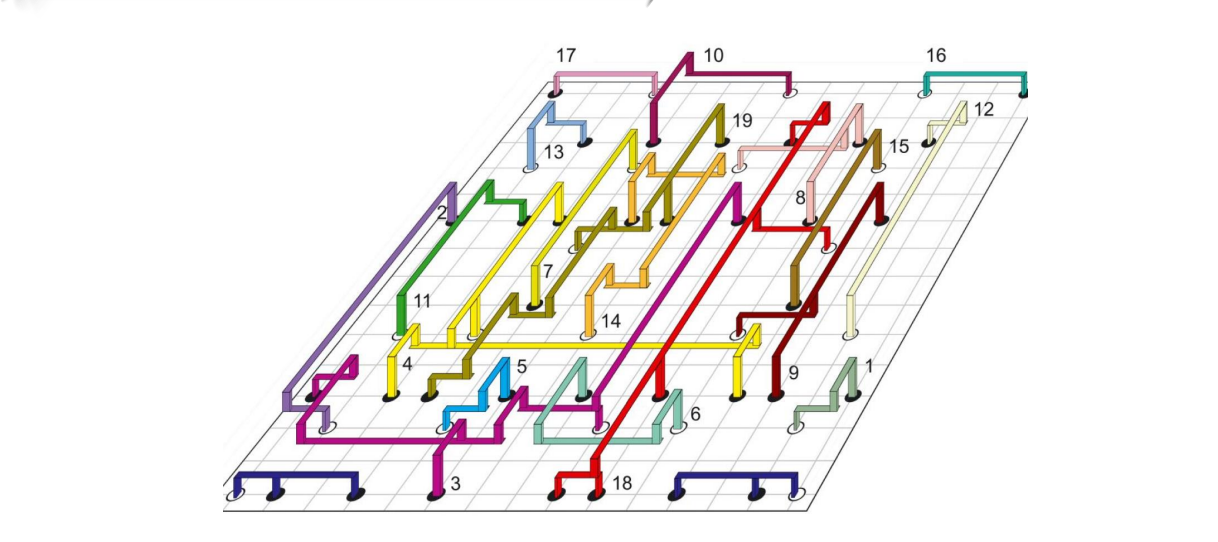

如果是一个立体图，可以看到线是分很多层的

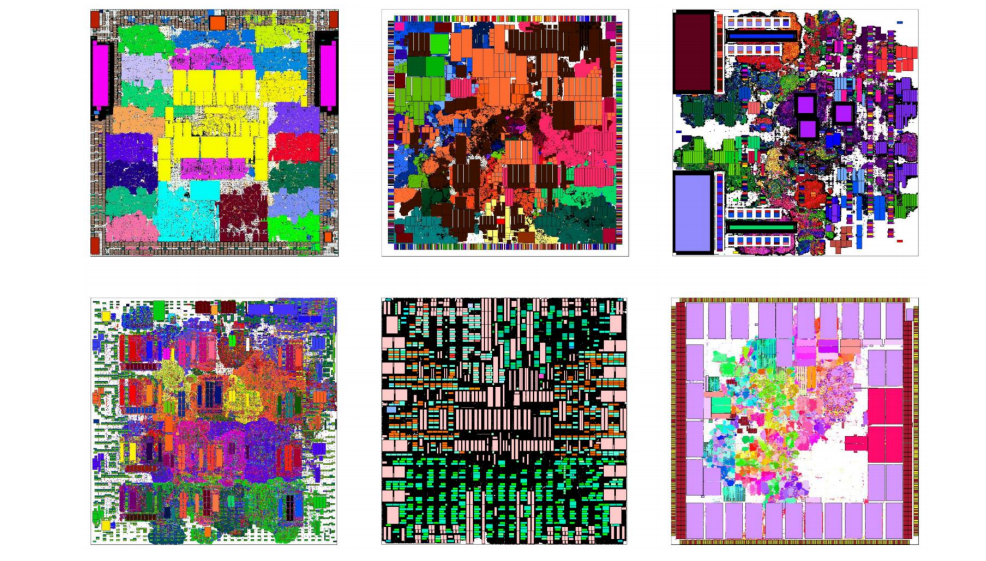

我们可以注意到在芯片设计中,memory一般都摆在两边，逻辑单元都在中间

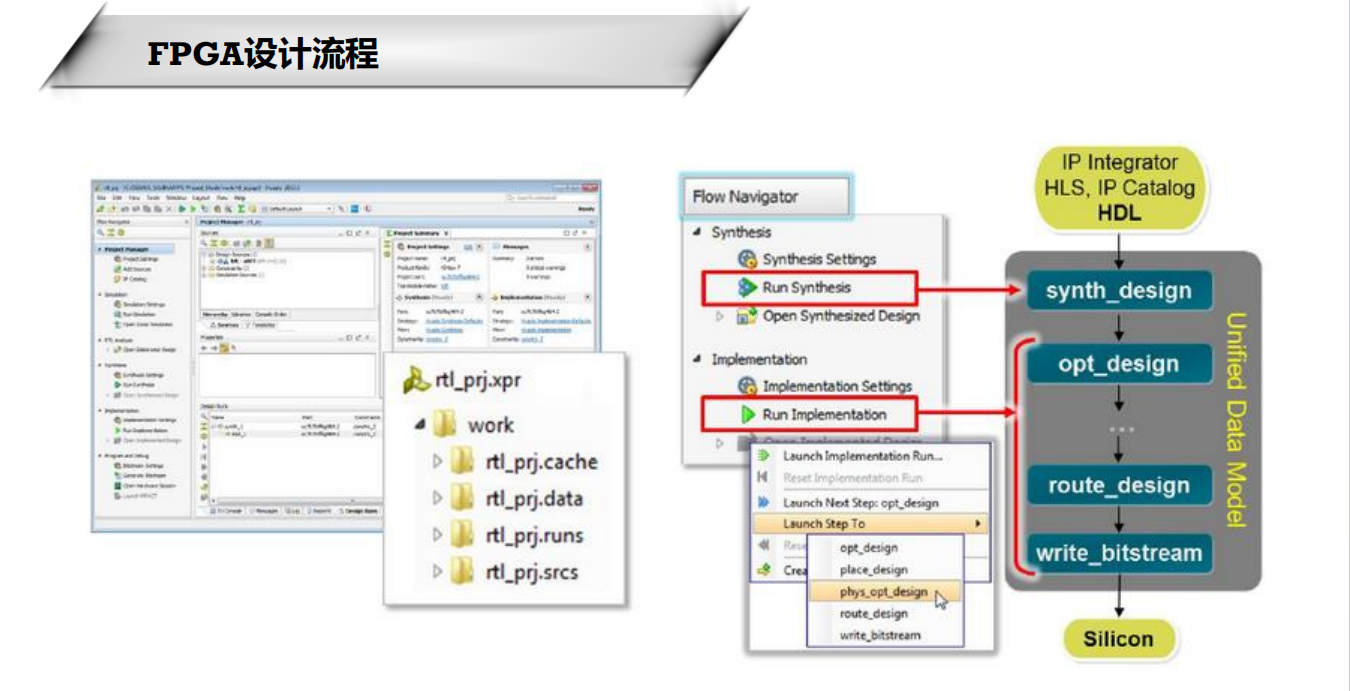

FPGA设计流程
第一步也是综合，第二步是实现，和芯片设计流程很相似，也是有布局布线等流程。FPGA设计也需要加入约束来进行设计。

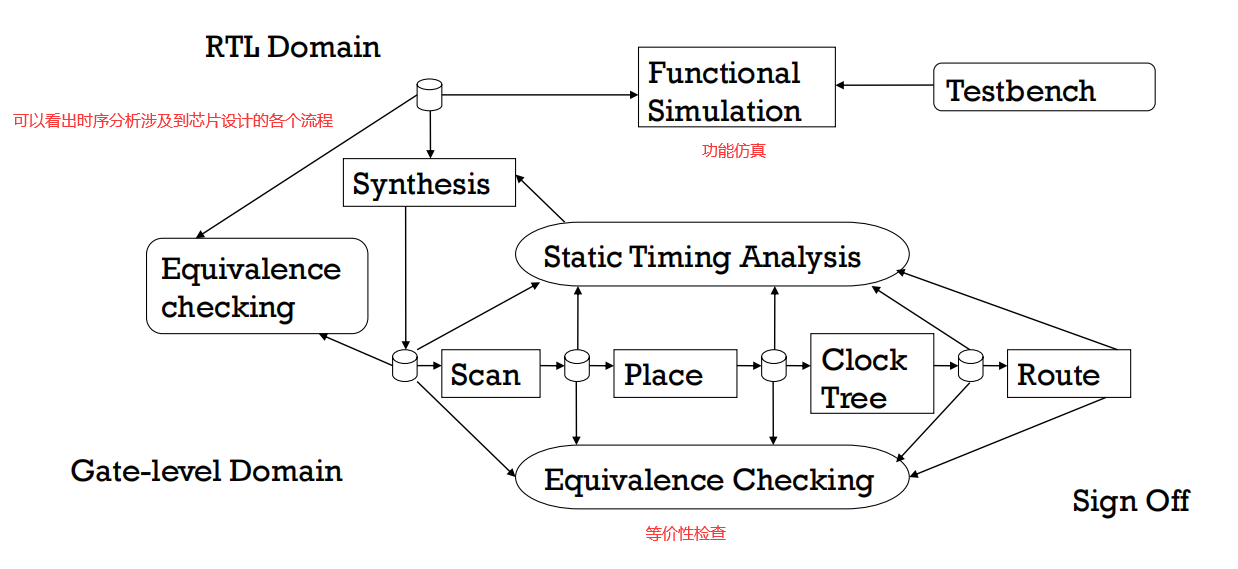

静态时序分析概述
大部分Soc电路都是很复杂的，大部分可以理解为局部同步，全局异步
静态时序分析相比于功能验证的区别
simulation的测试机理是不停的生成测试向量。静态时序分析不需要生成测试向量，因此静态时序分析的整个时间相对来说就比较短了
静态时序分析其实是对于simulation的一个非常好的补充。
